腐蝕是造成閥門(mén)損壞的重要元素之一。因此，在閥門(mén)防護(hù)中，閥門(mén)防腐是考慮的重要問(wèn)題。閥門(mén)腐蝕究竟為何？閥門(mén)防腐該如何進(jìn)行？耐腐蝕閥門(mén)的選用又有何依據(jù)？讓我們共享經(jīng)驗(yàn)之談！

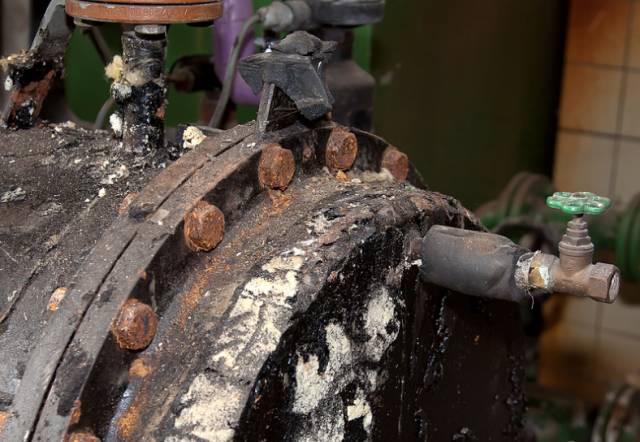

1：閥門(mén)腐蝕形式

金屬的腐蝕主要是化學(xué)腐蝕和電化學(xué)腐蝕引起的，非金屬材料的腐蝕一般是直接的化學(xué)和物理作用引起的破壞。

2:化學(xué)腐蝕

       周?chē)橘|(zhì)在不產(chǎn)生電流條件下，直接與金屬起化學(xué)作用，而使其破壞，如高溫干燥氣體和非電解溶液對(duì)金屬的腐蝕。

3:電化學(xué)腐蝕

       金屬與電解質(zhì)相接觸，產(chǎn)生電子流動(dòng)，而使自身在電化學(xué)作用遭受破壞，這是腐蝕的主要形式。

常見(jiàn)的酸堿鹽溶液腐蝕、大氣腐蝕、土壤腐蝕、海水腐蝕、微生物腐蝕、不銹鋼的點(diǎn)腐蝕和縫隙腐蝕等等，都是電化學(xué)腐蝕。

電化學(xué)腐蝕不僅發(fā)生于可以起化學(xué)作用的兩種物質(zhì)之間，而且還因?yàn)槿芤旱臐舛炔?、周?chē)鯕獾臐舛炔睢⑽镔|(zhì)結(jié)構(gòu)的微小差別等等原因，產(chǎn)生電位的差異，而獲得腐蝕的動(dòng)力，使電位低、處于陽(yáng)板地位的金屬受損失

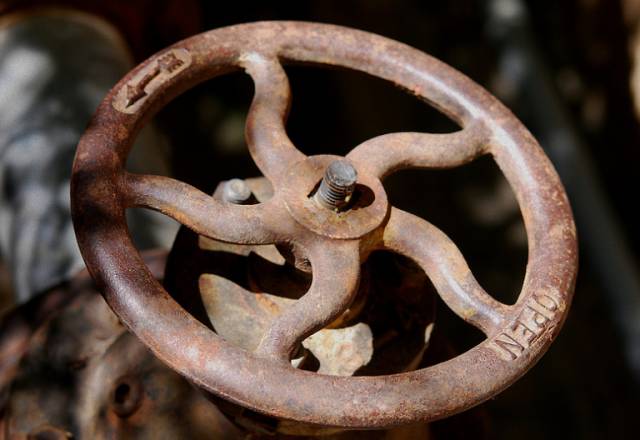

4:閥門(mén)腐蝕速度

腐蝕速度可分為六等：

? 完全耐蝕

 腐蝕速度低于0.001毫米/年

? 極耐蝕

 腐蝕速度0.001至0.01毫米/年

? 耐蝕

 腐蝕速度0.01至0.1毫米/年

? 尚耐蝕

腐蝕速度0.1至1.0毫米/年

? 耐蝕性差

 腐蝕速度1.0至10毫米/年

? 不耐蝕

 腐蝕速度大于10毫米/年

5:九大防腐措施

       根據(jù)腐蝕介質(zhì)選用耐蝕材料

       在生產(chǎn)實(shí)際中,介質(zhì)的腐蝕是非常的復(fù)雜的,即使在用一介質(zhì)中使用的閥門(mén)材料一樣,介質(zhì)的濃度、溫度、壓力不同,介質(zhì)對(duì)材料腐蝕也不一樣.介質(zhì)溫度每升高10℃,腐蝕速度約增加1~3倍。

          介質(zhì)濃度對(duì)閥門(mén)材料腐蝕影響很大,如鉛處在濃度小的硫酸中,腐蝕很小,當(dāng)濃度超過(guò)96%時(shí),腐蝕急劇上升.而碳鋼相反,在硫酸濃度為50%左右時(shí)腐蝕最嚴(yán)重,當(dāng)濃度增加到6%以上時(shí),腐蝕反而急劇下降。

         有如鋁在濃度80%以上的濃硝酸中腐蝕性很強(qiáng),但在中、低濃度的硝酸中腐蝕反而嚴(yán)重.不銹鋼雖說(shuō)對(duì)稀硝酸耐蝕性很強(qiáng),但在95%以上的濃硝酸中腐蝕反而加重。

從以上幾例可以看出,正確選用閥門(mén)材料應(yīng)根據(jù)具體情況,分析各種影響腐蝕因素,按有關(guān)防腐手冊(cè)選用材料。

6:采用非金屬材料

       非金屬耐腐蝕性優(yōu)良,只要閥門(mén)使用溫度和壓力符合非金屬材料的要求,不但能解決腐蝕問(wèn)題,而且可節(jié)省貴重金屬。

閥門(mén)的閥體、閥蓋、襯里、密封面等常用非金屬材料制作,至于墊片,填料主要死非金屬材料制作的。

用聚四氟乙稀、氯化聚醚等塑料、以及用天然橡膠、氯丁橡膠、丁晴橡膠等橡膠做閥門(mén)襯里,而閥體、閥蓋主體是一般鑄鐵、碳鋼制成。即保證了閥門(mén)強(qiáng)度,又保證了閥門(mén)不受腐蝕。

        夾管閥也是根據(jù)橡膠的優(yōu)良耐腐蝕性能和優(yōu)異變性能而設(shè)計(jì)出來(lái)的.現(xiàn)在越來(lái)越對(duì)的用尼龍、聚四氟乙稀等塑料,用天然橡膠和合成橡膠做各種各樣的密封面,密封圈,用于各類(lèi)閥門(mén)上。

       這些用作密封面的非金屬材料,不但耐腐蝕性好,而且密封性能好,特別適于帶顆粒介質(zhì)中使用.當(dāng)然,它們的強(qiáng)度和耐熱性都較低,應(yīng)用的范圍受到限制。

柔性石墨的出現(xiàn),使非金屬進(jìn)入了高溫領(lǐng)域,解決了長(zhǎng)期難以解決的填料和墊片泄露問(wèn)題,而且是很好的高溫潤(rùn)滑劑

7:添加緩蝕劑

        緩蝕劑控制腐蝕的機(jī)理是它促進(jìn)了電池的極化。

緩蝕劑主要用于介質(zhì)和填料處。介質(zhì)中添加緩蝕劑,可使設(shè)備和閥門(mén)的腐蝕減緩,如鉻鎳不銹鋼在不含氧的硫酸中,很大的溶度范圍內(nèi)成火化態(tài),腐蝕較嚴(yán)重,但加入少量硫酸銅或硝酸等氧化劑,可使不銹鋼轉(zhuǎn)變鈍態(tài),表面生成一層保護(hù)膜,阻止介質(zhì)的的浸蝕,在鹽酸中,如果加入少量氧化劑,可降低對(duì)鈦的腐蝕。

        閥門(mén)試壓常用水作試壓的介質(zhì),容易引起閥門(mén)的腐蝕,在水中添加少量亞硝酸鈉可以防止水對(duì)閥門(mén)的腐蝕。

石棉填料中含有氯化物,對(duì)閥桿腐蝕很大,如果采用蒸鎦水洗滌方法可降低氯化物的含量,但這種方法在實(shí)施中困難很多,不可普通推廣,酯適于特殊的需要。

         為了保護(hù)閥桿,防止石棉填料的腐蝕,在石棉填料中,在閥桿上涂充緩蝕劑和犧牲金屬.緩蝕劑由亞硝酸鈉、鉻酸鈉能使閥桿表面生成一層鈍化膜,提高閥桿的耐蝕能力;溶劑能使緩蝕劑慢慢地溶解,而且能起潤(rùn)滑作用;

8:控制腐蝕環(huán)境

        所謂環(huán)境,有廣義和狹義兩種,廣義的環(huán)境系指閥門(mén)安裝處四周的環(huán)境和它內(nèi)部流通介質(zhì);狹義的環(huán)境系指閥門(mén)安裝處四周的條件。

         大多數(shù)環(huán)境無(wú)法控制,生產(chǎn)流程也不可任意變動(dòng)。只有在不會(huì)對(duì)產(chǎn)品、工藝等造成有損害的情況下,可以采用控制環(huán)境的方法,如鍋爐水去氧、煉油工藝中家堿調(diào)節(jié)PH值等。從這個(gè)觀點(diǎn)出發(fā),上述添加緩蝕劑、電化學(xué)保護(hù)等也屬控制腐蝕環(huán)境。

大氣中充滿了灰塵、水蒸氣、煙霧,特別在生產(chǎn)環(huán)境中,如煙鹵、設(shè)備散發(fā)出的有毒氣體和微粉,都會(huì)對(duì)閥門(mén)產(chǎn)生不同程度的腐蝕。

         操作人員應(yīng)按操作規(guī)程中的規(guī)定,定期清洗、吹掃閥門(mén),定期加油,這是控制環(huán)境腐蝕有效措施。閥桿安裝保護(hù)罩、地閥設(shè)置地井、閥門(mén)表面噴刷油漆等,這都是防止含有腐蝕的物質(zhì)侵蝕閥門(mén)的方法。

        環(huán)境溫度升高和空氣污染,特別對(duì)封閉的環(huán)境下的設(shè)備和閥門(mén),會(huì)加速其腐蝕.應(yīng)盡量采用敞開(kāi)式廠房或采用通風(fēng)、降溫措施,減緩環(huán)境腐蝕。
